Thermal Grizzly WireView GPU 1x12VHPWR Normal

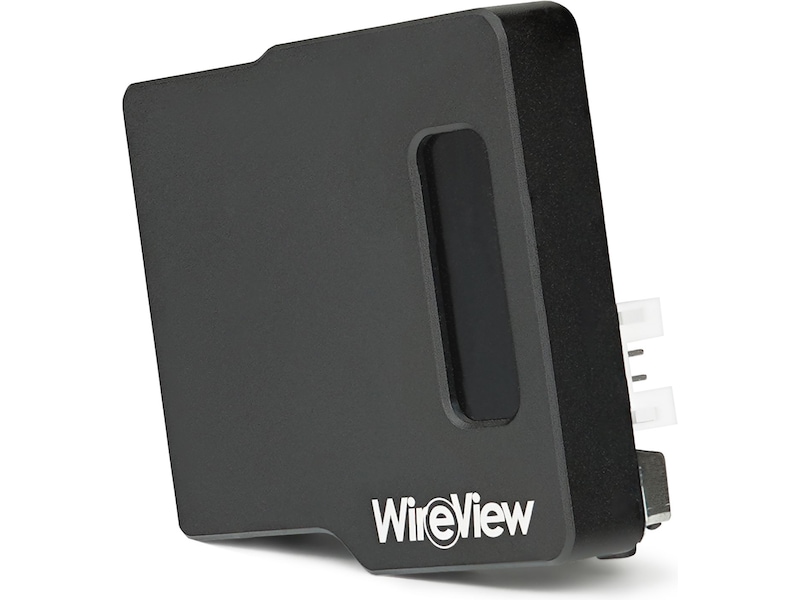

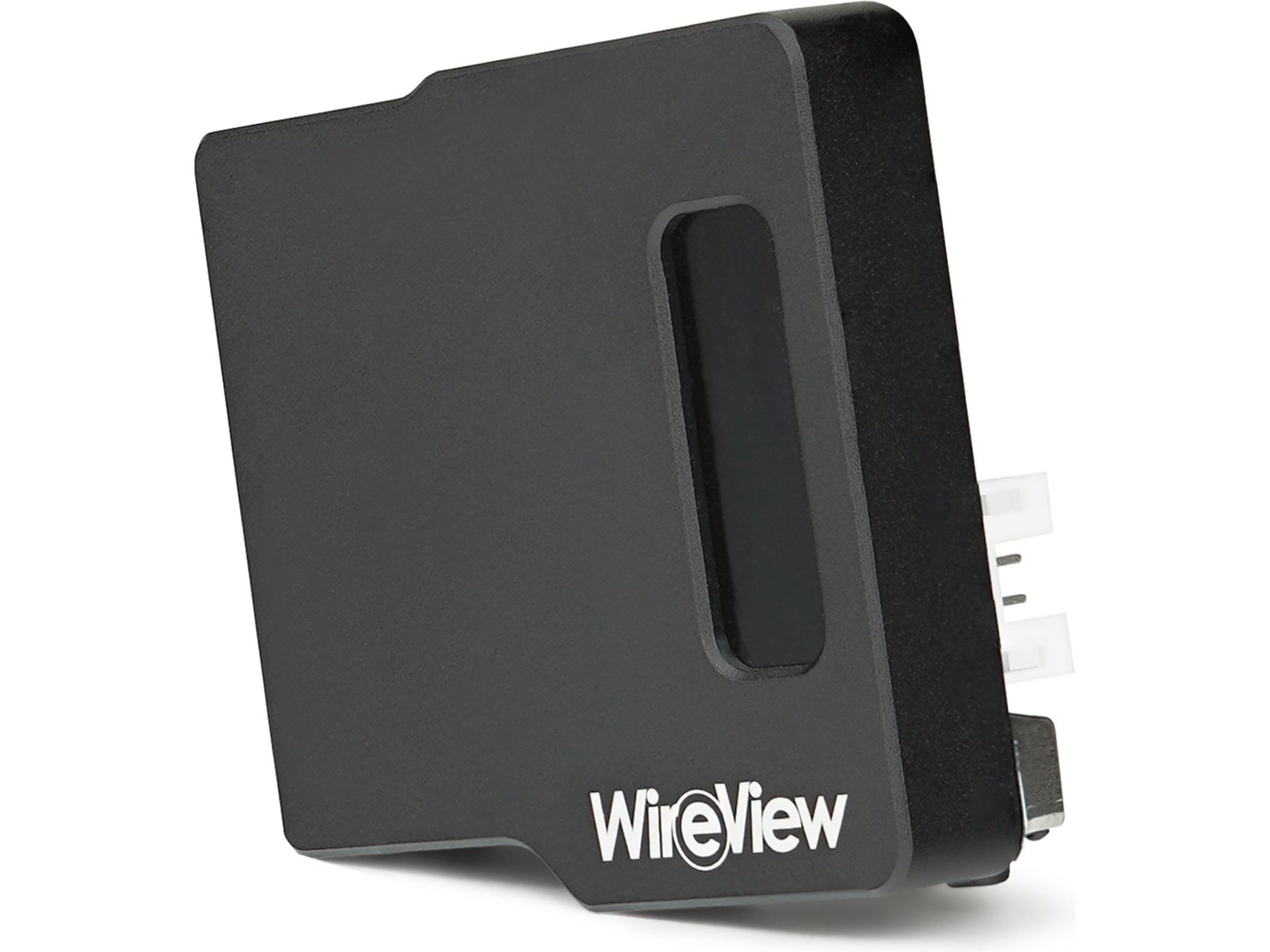

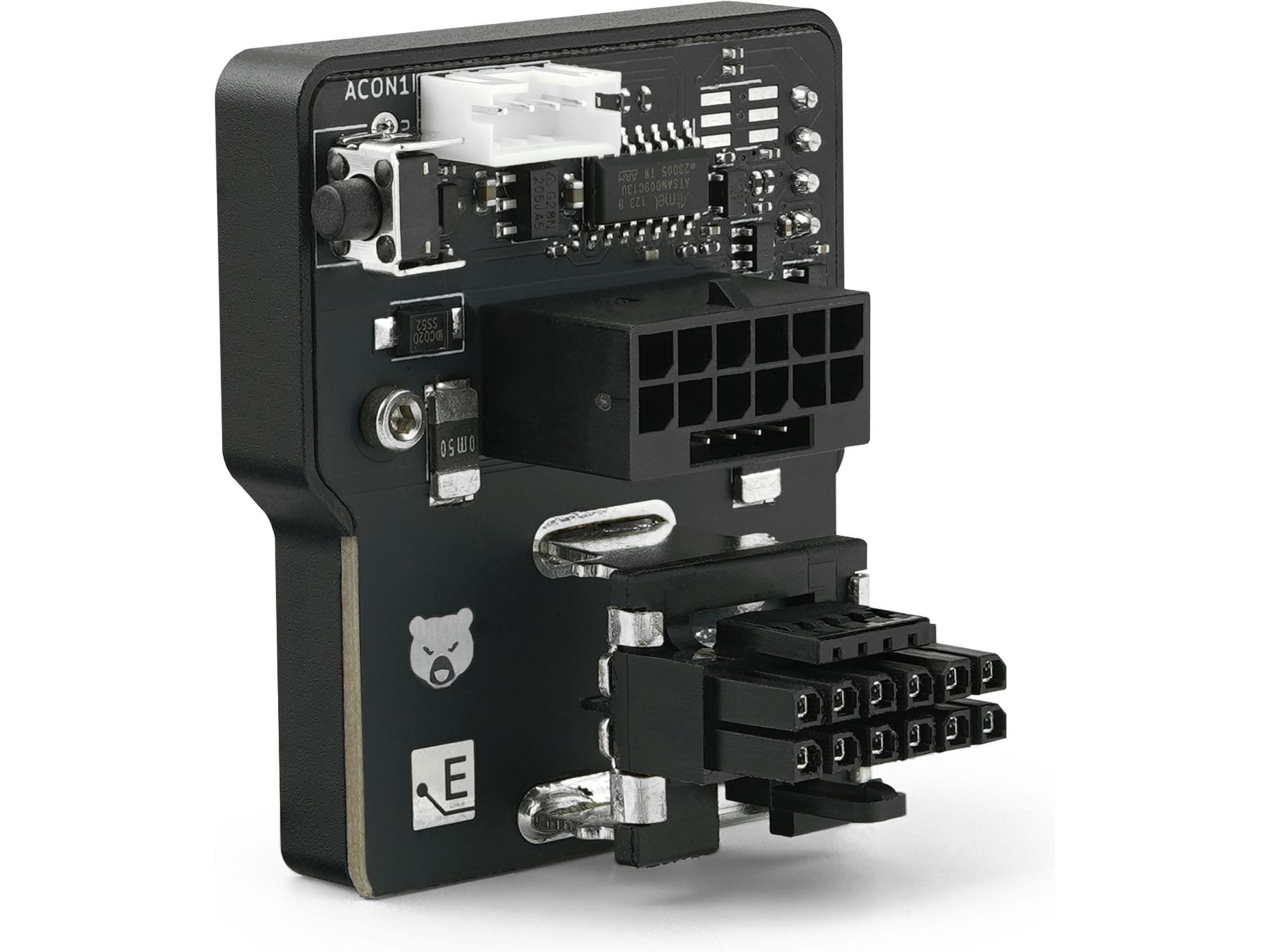

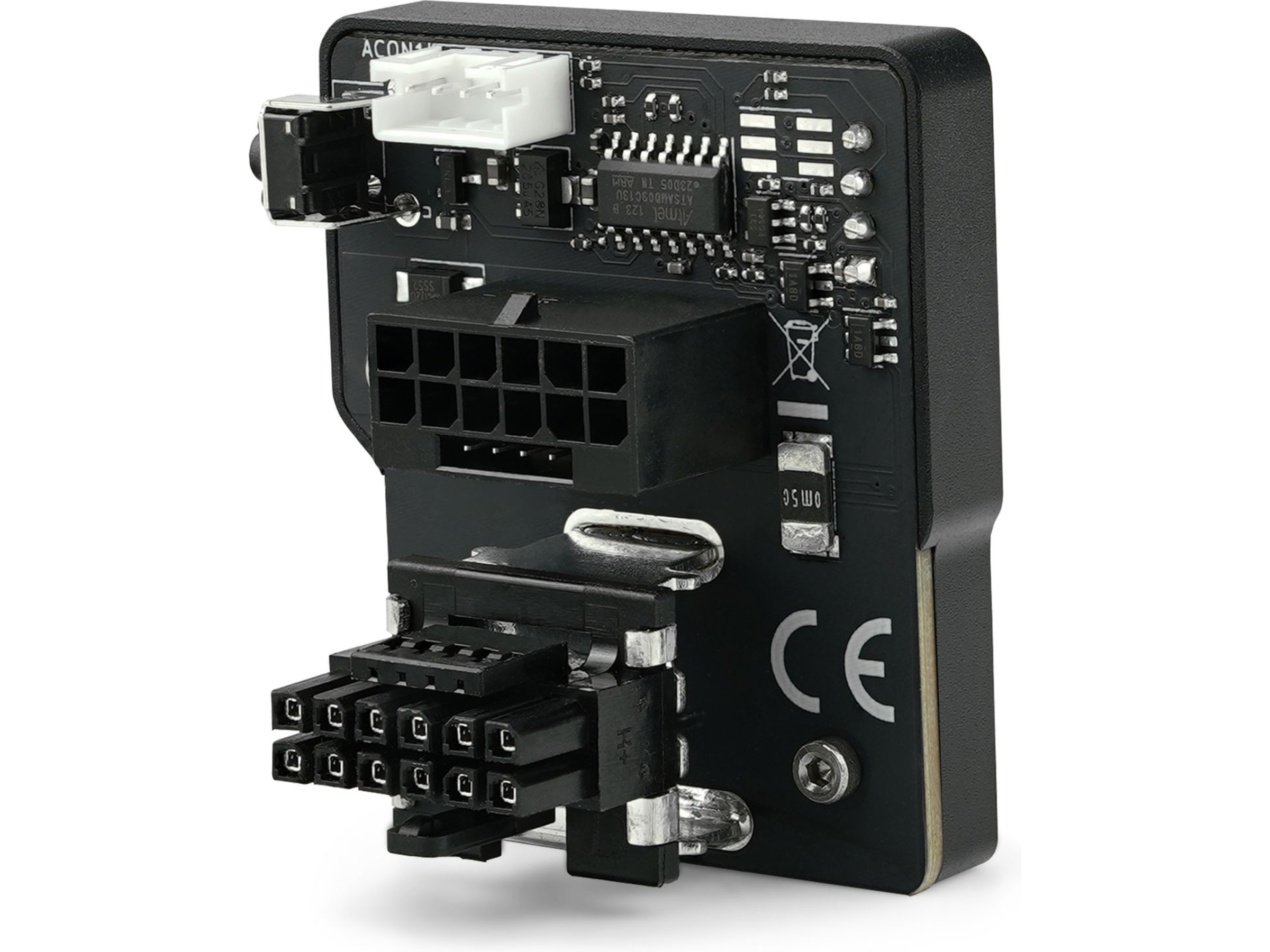

WireView GPU er en enhet for å måle strømforbruket til grafikkort som ble utviklet i samarbeid med Jon "elmor" Sandström. Den kobles til PCIe-strømkontaktene på grafikkortet og kobles til strømforsyningen via PCIe-strømkabler. Strømforbruksdataene vises via en OLED-skjerm.

Samtidig tar WireView GPU på seg en kabelhåndteringsfunksjon, da dens "U"-form muliggjør optimalisering av kabelføringen. PCIe-strømkablene tilkobles WireView GPU på en måte som gjør at de kan legges pent over bakplaten på grafikkortet. Dette unngår kabelutbulinger når strømkablene føres og forenkler kabelhåndteringen.

• Måling av strømforbruk
• Logging av strømforbruk
• Optimalisert kabelføring
• Enkel montering
• Høy kompatibilitet

WireView GPU muliggjør måling av strømforbruket til grafikkort og registrerer disse dataene for å bestemme strømforbruket. Disse dataene kan brukes til blant annet å bestemme strømkostnadene for et grafikkort eller for å sammenligne strømforbruket med andre grafikkort. En spesialmålesyklus på 60 sekunder gjør det mulig å vise strømforbruket raskt og praktisk, noe som er veldig nyttig for anmeldelser, for eksempel.

Samtidig kan målingen av strømforbruket brukes til å bestemme strømforbruket til grafikkort over en viss tidsperiode eller med bestemte programmer. I tillegg kan belastningsutslag i strømforbruket ("peaks") som kan oppstå ved drift av nåværende high-end grafikkort bestemmes.

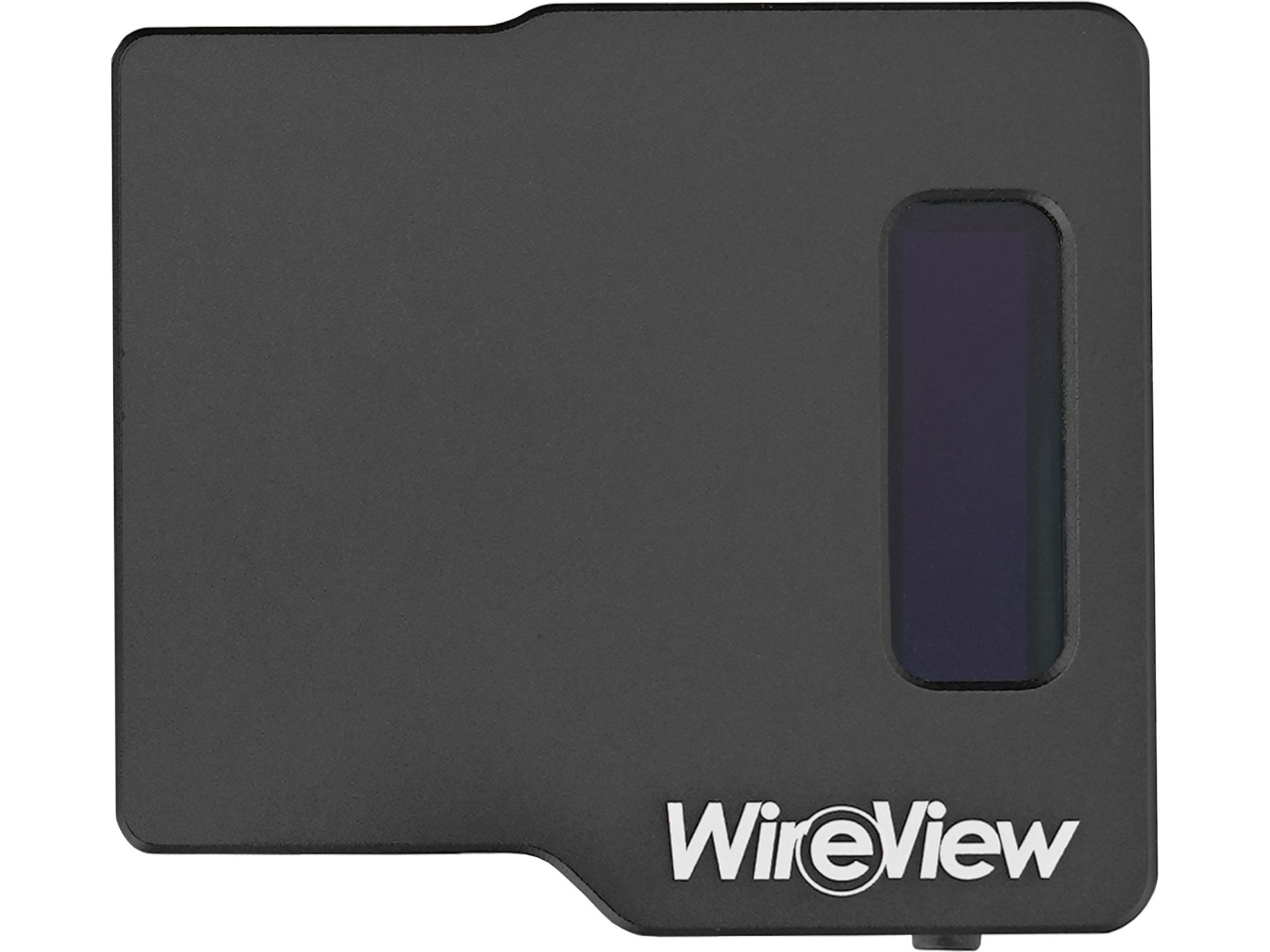

WireView GPU viser de målte verdiene på skjermen. Du kan bytte mellom de viste verdiene ved å trykke på en knapp. Følgende verdier kan vises:

• Visning av nåværende strømforbruk i watt [W]
• Nåværende strømforbruk i watt [W], nåværende spenning i volt [V], nåværende strøm i ampere [A]
• Minimums- og maksimums strømforbruk i watt [W]
• Gjennomsnittlig strømforbruk over 60 sekunder [AVG W] og totalt strømforbruk [E]

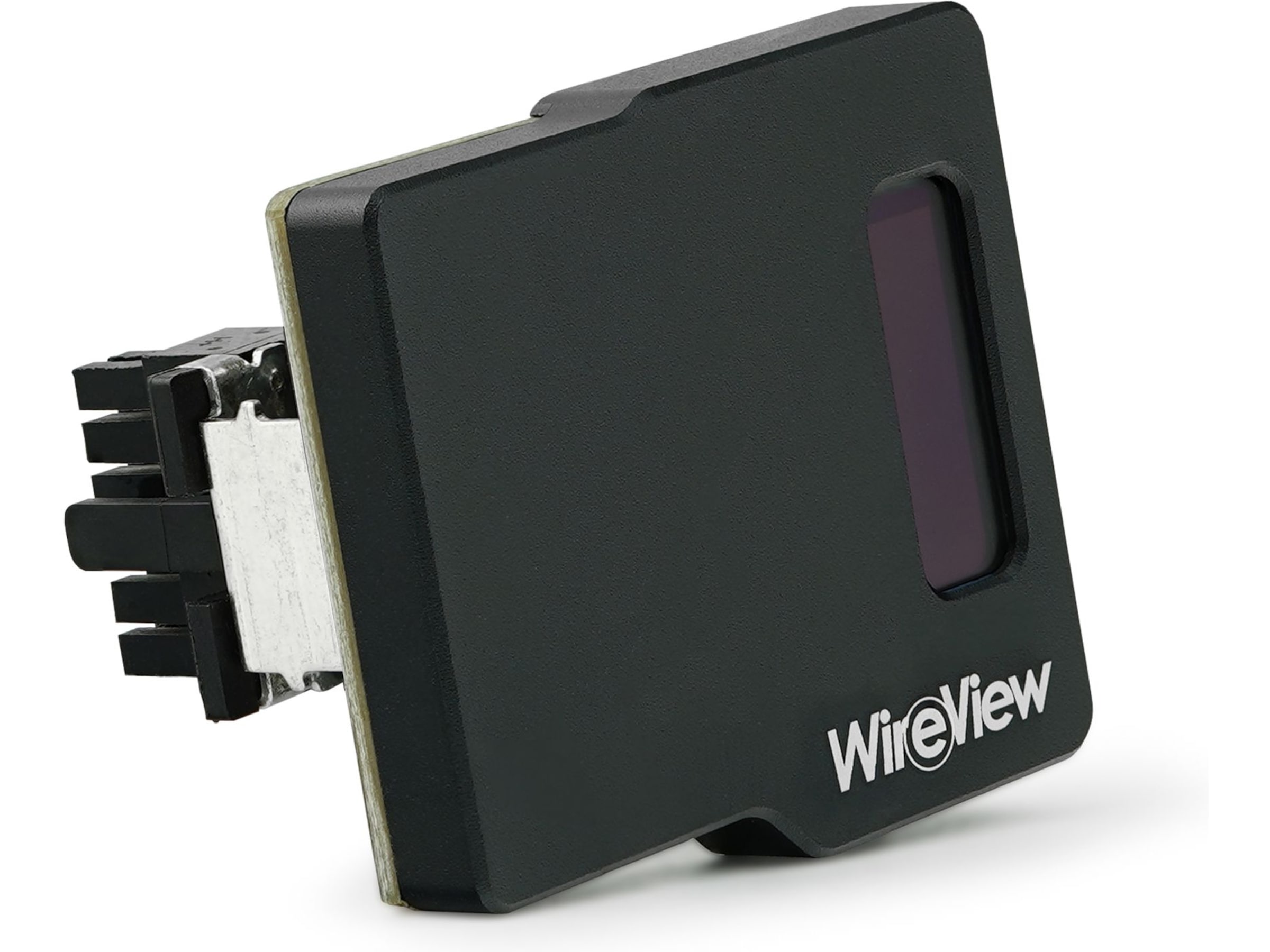

WireView GPU er tilgjengelig i "N" og "R" versjoner uavhengig av antall 8-pinners PCIe-kontakter (eller 12VHPWR-kontakt). "N" står for den normale orienteringen av PCIe-kontaktene på PCIe utvidelseskortet, mens "R" står for den roterte (omvendte) orienteringen. I normal orientering (N) peker låseklipsen på kontakten bort fra PCB-en til utvidelseskortet. I rotert orientering (R) peker låseklipsen på kontakten mot PCB-en.

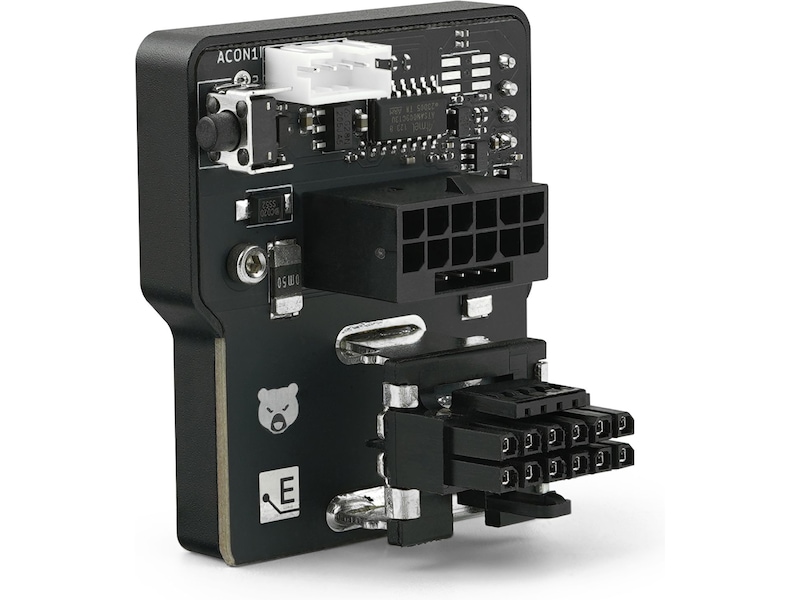

WireView GPU er også tilgjengelig i to "high power" varianter for 12VHPWR-kontakten. Den første varianten har én 12VHPWR-inngang og utgang hver, mens den andre varianten er koblet til grafikkortet via 12VHPWR og til strømforsyningen via tre 8-pinners PCIe-kontakter.

Når du bruker 12VHPWR-adapteren, må du sørge for at hver av de tre 8-pinners PCIe-kontaktene er koblet til strømforsyningsenheten med en separat 8-pinners PCIe-kabel. Bruk av en splitter (Y-kabel) anbefales på det sterkeste! Konfigurasjonen av 12VHPWR tilsvarer 600W-versjonen.

Oppmerksomhet, viktig merknad: Risiko for skade!

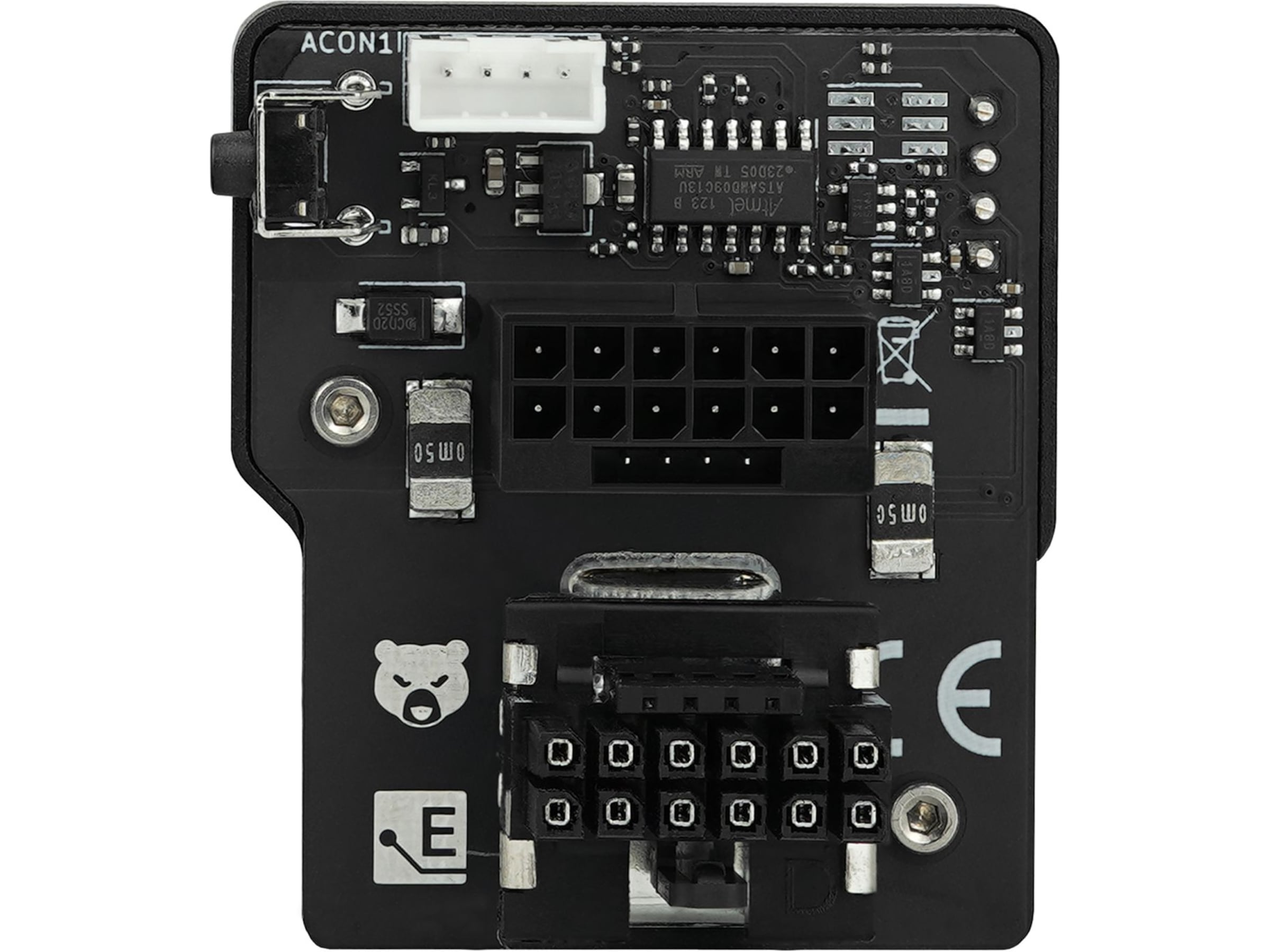

Avhengig av det brukte grafikkortet, men spesielt i tilfelle GeForce RTX 4090, kan opptil 450 watt strøm flyte gjennom tilkoblingene til WireView. Avfallets varme som genereres av dette kan varme opp kretskortet ved kontakten til WireView opptil 60 grader Celsius med et luftkjølt grafikkort. I tilfelle av et vannkjølt grafikkort uten luftstrøm, kan PCB-en til WireView varmes opp til 100 grader Celsius! WireView-huset skal ikke berøres under kontinuerlig drift under full belastning. Etter å ha slått av systemet, må WireView få tid til å avkjøle seg før håndtering. Du kan finne mer informasjon i Hardware Unboxed-videoen.
