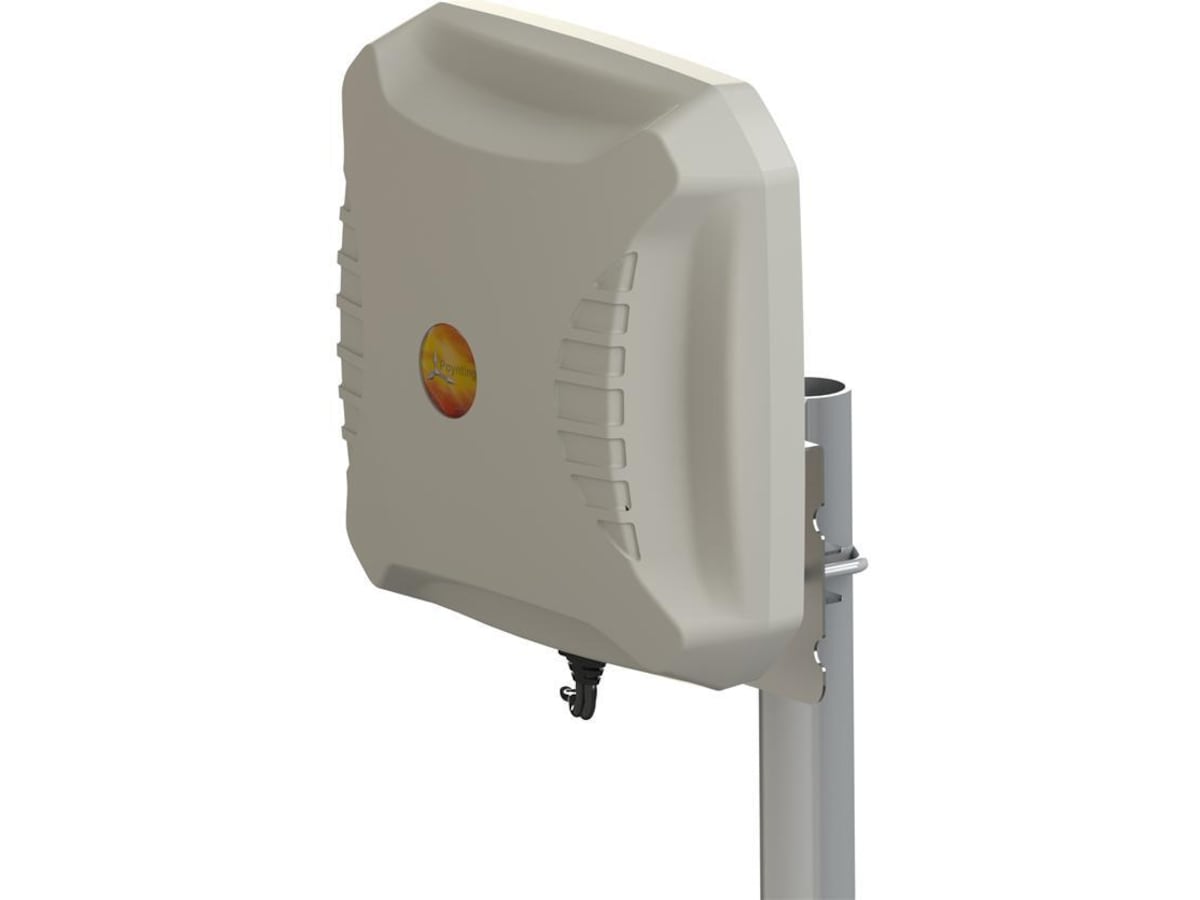

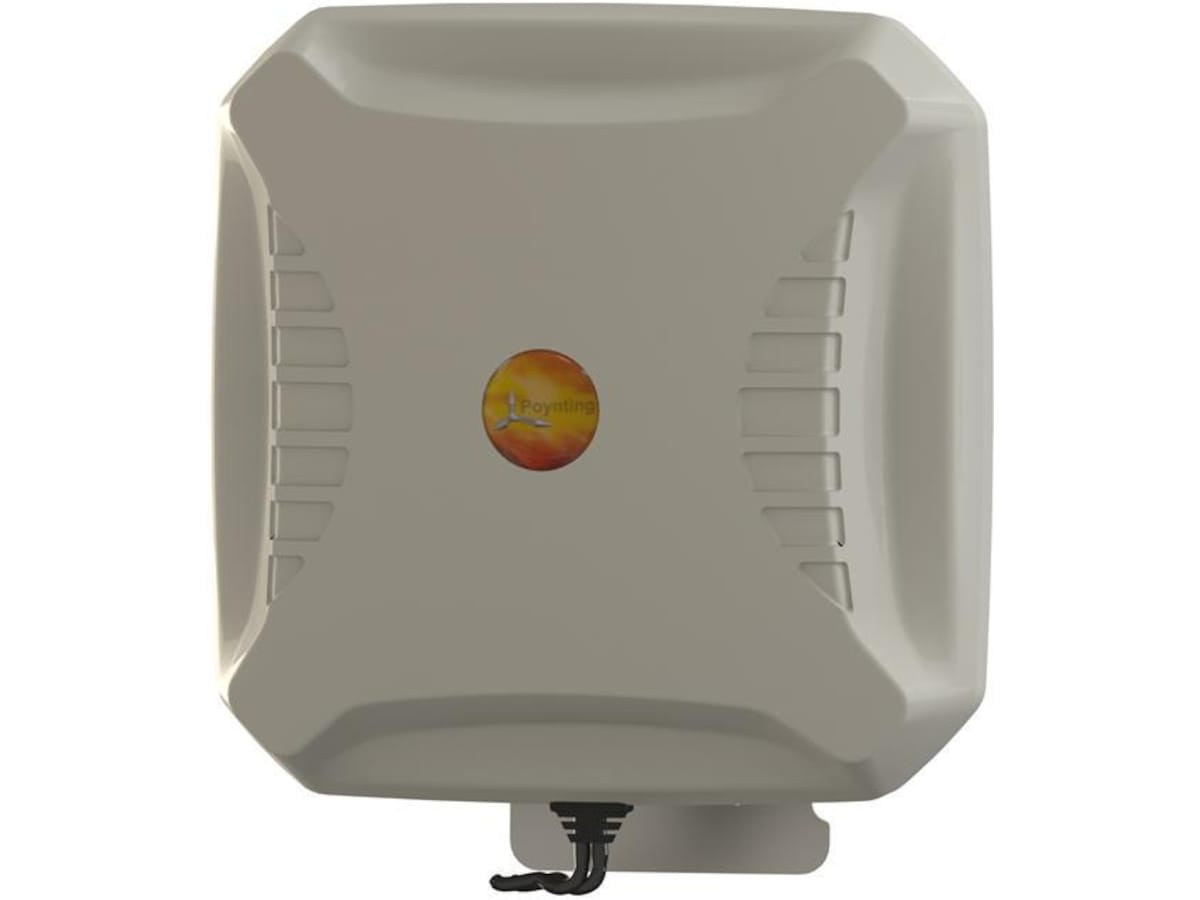

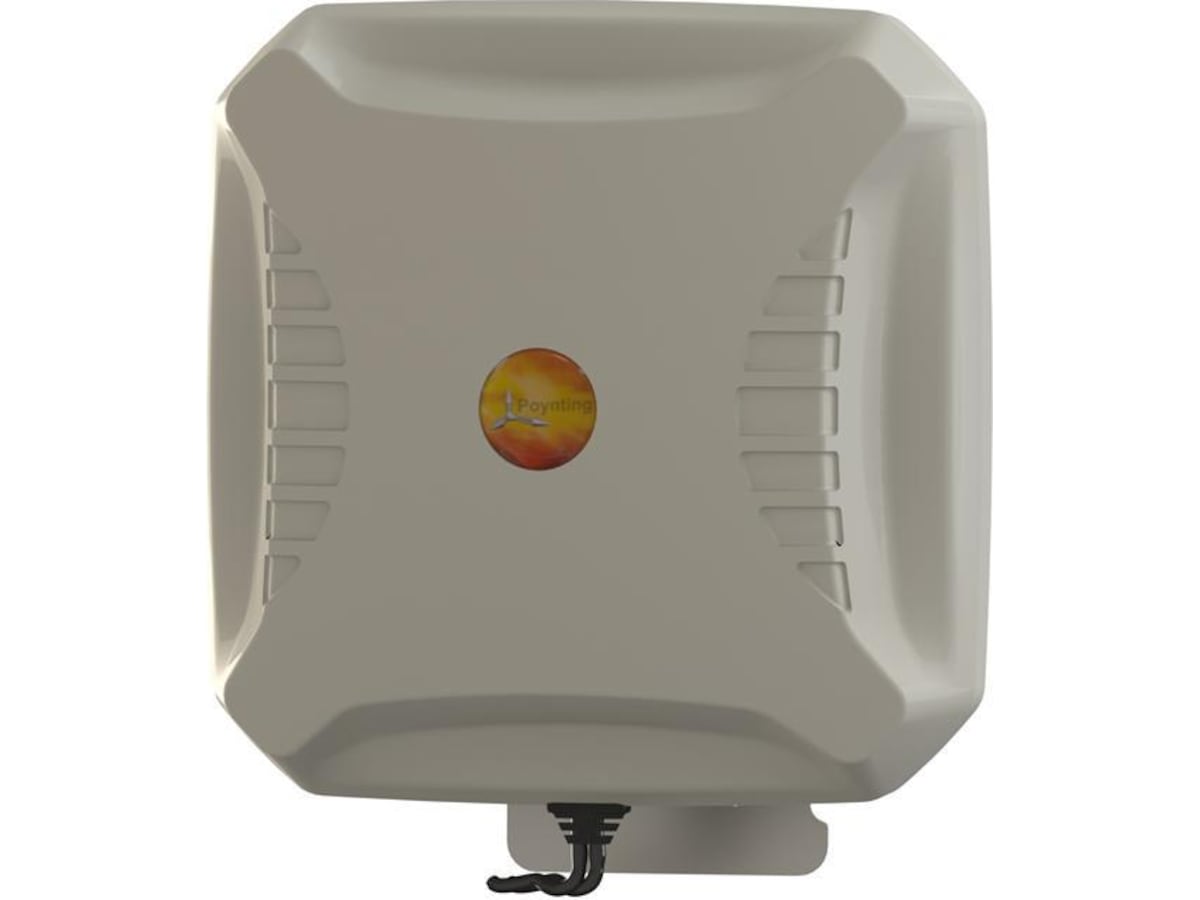

Poynting XPOL-A002 8 dBi panelantenne

Varenummer: 776064 / Produktnr.: XPOL-A002

Flere bilder av

Poynting XPOL-A002 8 dBi panelantenne

Dette er den nye toppmodellen fra Poynting, og de har brukt lang tid på å utvikle antennen. Det å produsere en kompakt antenne for ett smalt frekvensbånd, er ikke så komplisert. Men å kombinere god forsterkning med mange frekvensbånd og samtidig lage antennen liten og kompakt, er ingeniørkunst!

Denne antennen gir minimum 8 dBi i alle aktuelle frekvensbånd som brukes til 2G/GSM, 3G/HSPA og 4G/LTE. Poynting XPOL MIMO er altså en unik panelantenne med god forsterkning uansett hvilket nett du har tilgang til!

Antennen har doble innebyggede krysspolariserte antenner (ett antenneelement vertikal + ett antenneelement horisontalt) for maksimal hastighet på 4G-nettet. To antennekabler (Super Low Loss) på fem meter med SMA-han kontakter går ut fra antennen. Disse kan f.eks. kobles direkte til Huawei 4G-ruteren B593. Antenneoverganger er tilgjengelig for de fleste modem og rutere med eksterne antennekontakter. Dette er en antenne av meget god kvalitet. Den er utviklet for å tåle mange år utendørs, men kan også monteres innendørs. Selve antennehuset er av halogenfri ABS-plast og er grundig tettet med gummipakninger for å minimere risikoen for vanninntrengning.

Den aller beste effekten får man ved å montere antennen på mastrør på taket. Antennen kan også veggmonteres, men tenk på at det er viktig få så fri sikt som mulig mot basestasjonen. Jo høyere frekvenser basestasjonen benytter, jo desto mer stoppes signalene av skog, husvegger og lignende.

Antennekablene kan forlenges ved behov, men siden signalet svekkes noe for hver meter ekstra kabel, så bør man unngå å ha for lang kabel. Flytt heller 4G-ruteren nærmere antennen (f.eks. på loftet) og benytt WLAN for kommunikasjon med ruteren.

Hvis en trenger enda bedre forsterkning for 4G, er den ultimate løsningen å benytte to Poynting LPDA-A0092 antenner. Den ene antennen monteres vertikalt som vanlig og den andre monteres horisontalt med en egen brakett.

Antennespesifikasjoner:

  • Frekvensområde og forsterkning:
  • 650-960 MHz, 8.3dBi maks.
  • 1710-2170 MHz, 9.3 dBi maks.
  • 2500-2700 MHz, 8.2 dBi maks.
  • Polarisering: 2 x lineær. (Vertikal og horisontal)
  • Utstråling: Directional
  • Impedans: 50 Ohm
  • Antennekabel: To stk. fem meter lavtapskabel med SMA-han kontakt
  • Tap i kabel: 0.35 dB/m ved 900MHz, 0.53 dB/m ved 2000 MHz, 0.6 dM/m ved 2500 MHz
  • Dimensjon: 260 x 260 x 80 mm (uten brakett) Vekt: 0.5 kg

POYNTING XPOL A002 PANELANTENNE

Dette er den nye toppmodellen fra Poynting, og de har brukt lang tid på å utvikle antennen. Det å produsere en kompakt antenne for ett smalt frekvensbånd, er ikke så komplisert. Men å kombinere god forsterkning med mange frekvensbånd og samtidig lage antennen liten og kompakt, er ingeniørkunst.

Dette er en antenne av meget god kvalitet. Den er utviklet for å tåle mange år utendørs, men kan også monteres innendørs. Selve antennehuset er av halogenfri ABS-plast og er grundig tettet med gummipakninger for å minimere risikoen for vanninntrengning.

HVORDAN STRÅLER ANTENNEN?

Antennen har doble innebyggede krysspolariserte antenner (ett antenneelement vertikal + ett antenneelement horisontalt) for maksimal hastighet på 4G-nettet.


HVOR MYE FORSTERKNING AV SIGNALET?

Denne antennen gir minimum 8 dBi i alle aktuelle frekvensbånd som brukes til 2G/GSM, 3G/HSPA og 4G/LTE. Poynting XPOL MIMO er altså en unik panelantenne med god forsterkning uansett hvilket nett du har tilgang til. For mer informasjon om effekt og styrke av eksterne antenner; les Emcoms antenneguide (PDF)..


TO ANTENNEKABLER FRA SAMME ANTENNE

Antennen har doble innebyggede krysspolariserte antenner (ett antenneelement vertikal + ett antenneelement horisontalt) for maksimal hastighet på 4G-nettet. To antennekabler (Super Low Loss) på fem meter med SMA-han kontakter går ut fra antennen.



HVILKET UTSTYR PASSER DEN MED?

Antennen kan f.eks. kobles direkte til Huawei 4G-ruteren B593 da denne ruteren har standard SMA-antennekontakter. Skulle du kun ha "en slik liten antennekontakt" (F.eks: TS9-kontakt) finnes det antenneoverganger tilgjengelig for de fleste modem og rutere med eksterne antennekontakter.

TYPE OG LENGDE PÅ KABLER

Det er viktig at lengden på antennekabelen ikke blir for lang. Jo lengre kabelen er, jo mer svekkes signalet. Antennekablene som Emcom selger (LMR200 Super Low-Loss), har en dempning (signaltap) på 0,5 dB per meter ved 2100MHz. Det betyr at med 10 meter kabel, så har du et signaltap på 5 dB. Forsterkningen fra antennen må derfor være mer enn 5 dB skal antennen gi noe positiv effekt.

Du kan likevel tillate deg å bruke lengre antennekabel på en retningsstyrt antenne med god sikt til basestasjonen. Forsterkningen fra antennen vil da mer enn kompensere signalsvekkelsen i kabelen. Emcom har også tykkere kabel med mindre tap. Disse kablene er en del mer kostbare og brukes i spesielle tilfeller og prosjekter der en er avhengig av minimalt tap (tunneler o.l).

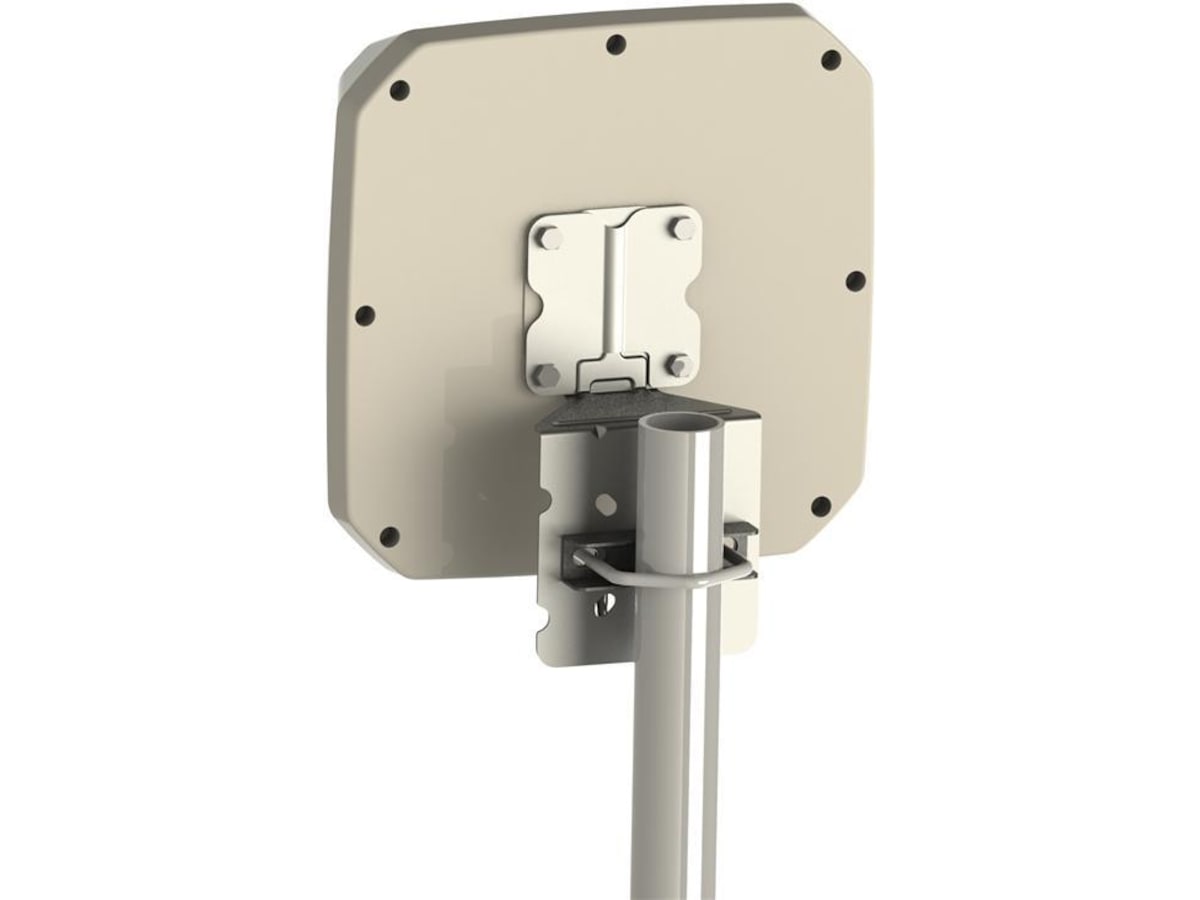

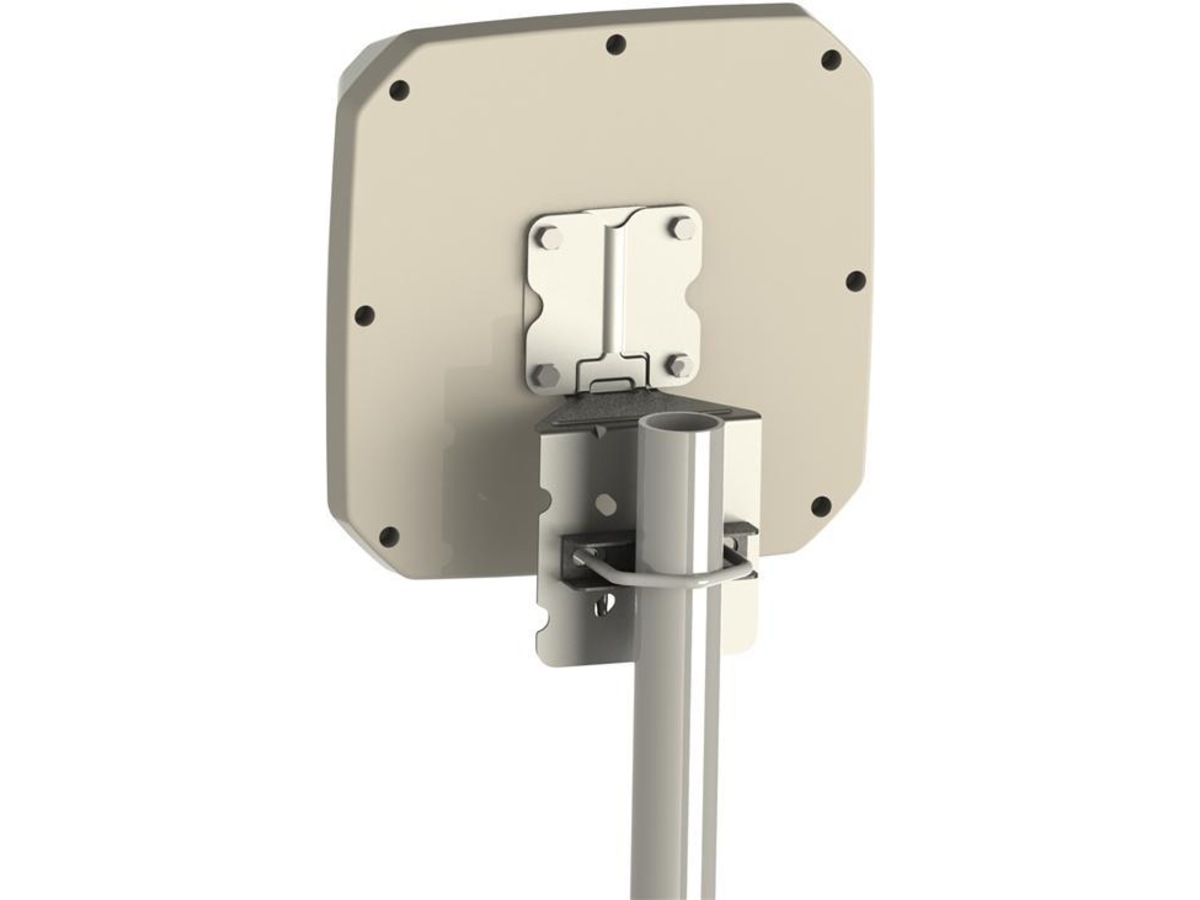

MONTERING OG FESTER

Uavhengig av om det er en rundstråleantenne eller retningsstyrt antenne du skal montere, bør den i de fleste tilfeller plasseres relativt høyt for å få god kontakt med basestasjonen. Det vil gi best signal. Antennen bør plasseres utvendig eller i det minste så nær vinduet som mulig. Vegger "spiser" signaler, noe som du kanskje har erfart selv ved bruk av mobiltelefon i enkelte bygg hvor det er betongvegger med mye armering eller vinduer med solfilm. Den aller beste effekten får man ved å montere antennen på mastrør på taket. Antennen kan også veggmonteres, men tenk på at det er viktig å få så fri sikt som mulig mot basestasjonen. Jo høyere frekvenser basestasjonen benytter, desto mer stoppes signalene av hindringer.
Generelt
Garanti (måneder) 24
Produkttype Antenne
Kabellengde 5 m
Antenne
Beregnet på Mobiltelefon
Antenneplassering/-montering Utendørs
Kompatibilitet UMTS, LTE
Forsterkning 8 dBi
Kabler og ledninger
Kopling medfølger 1 x SMA
Diverse
Monteringssett Inkludert
Egenskaper MIMO-teknologi
