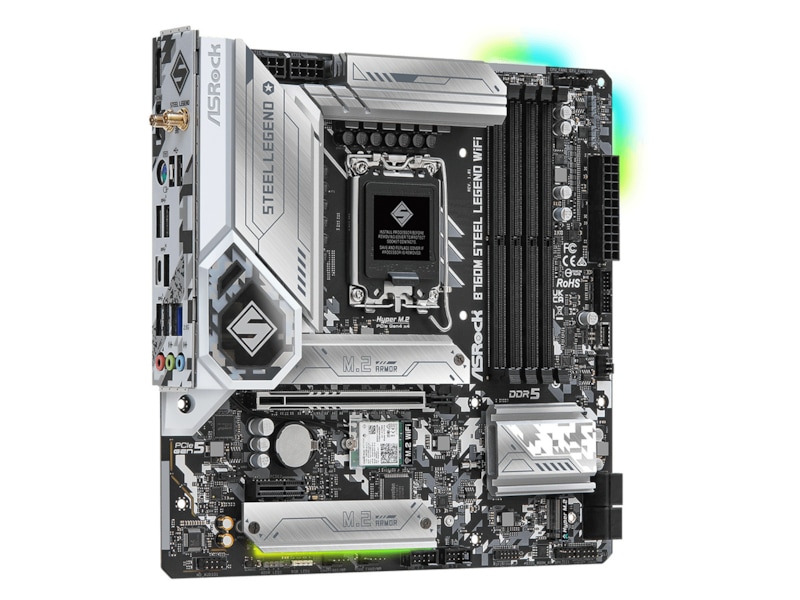

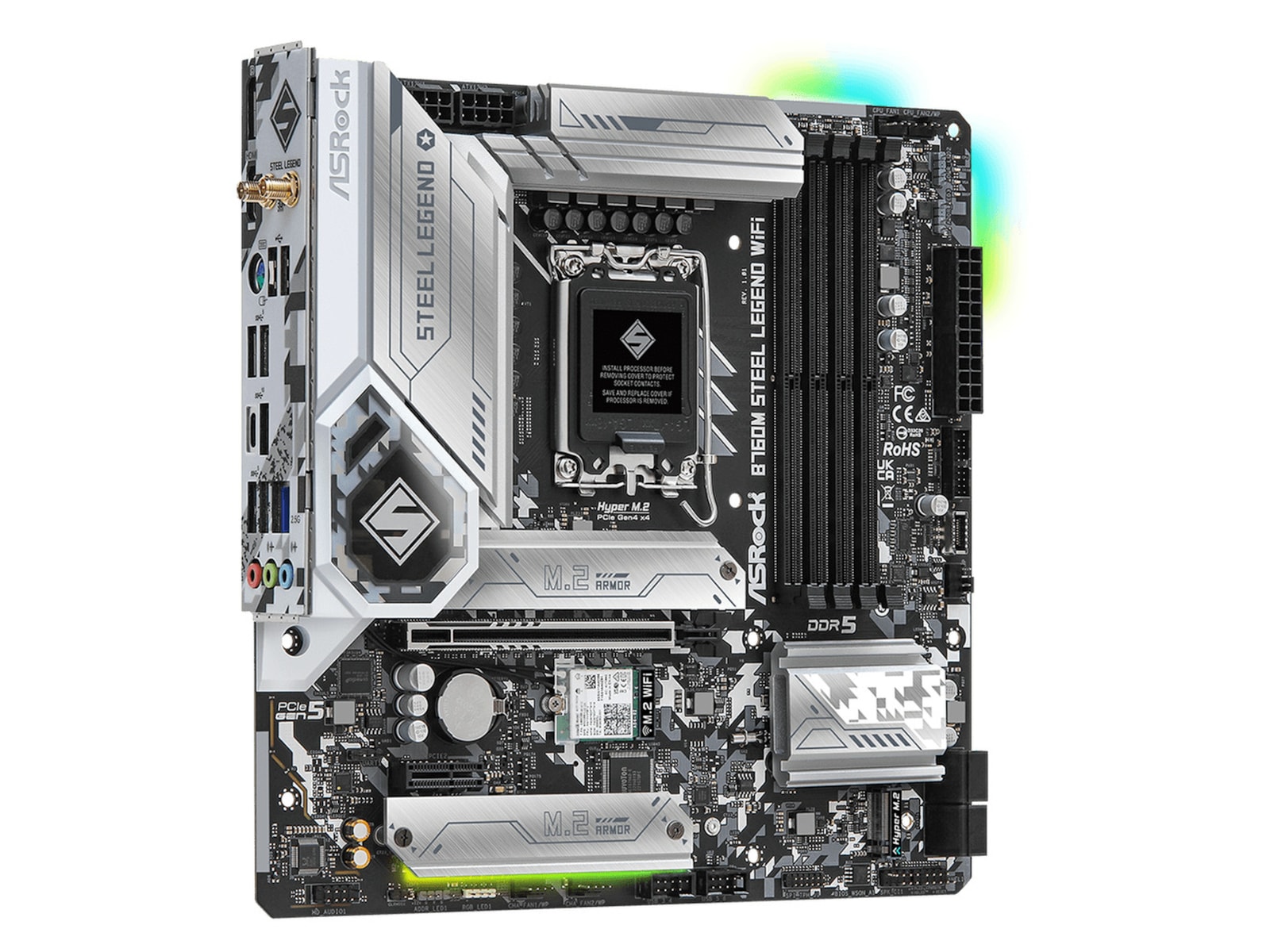

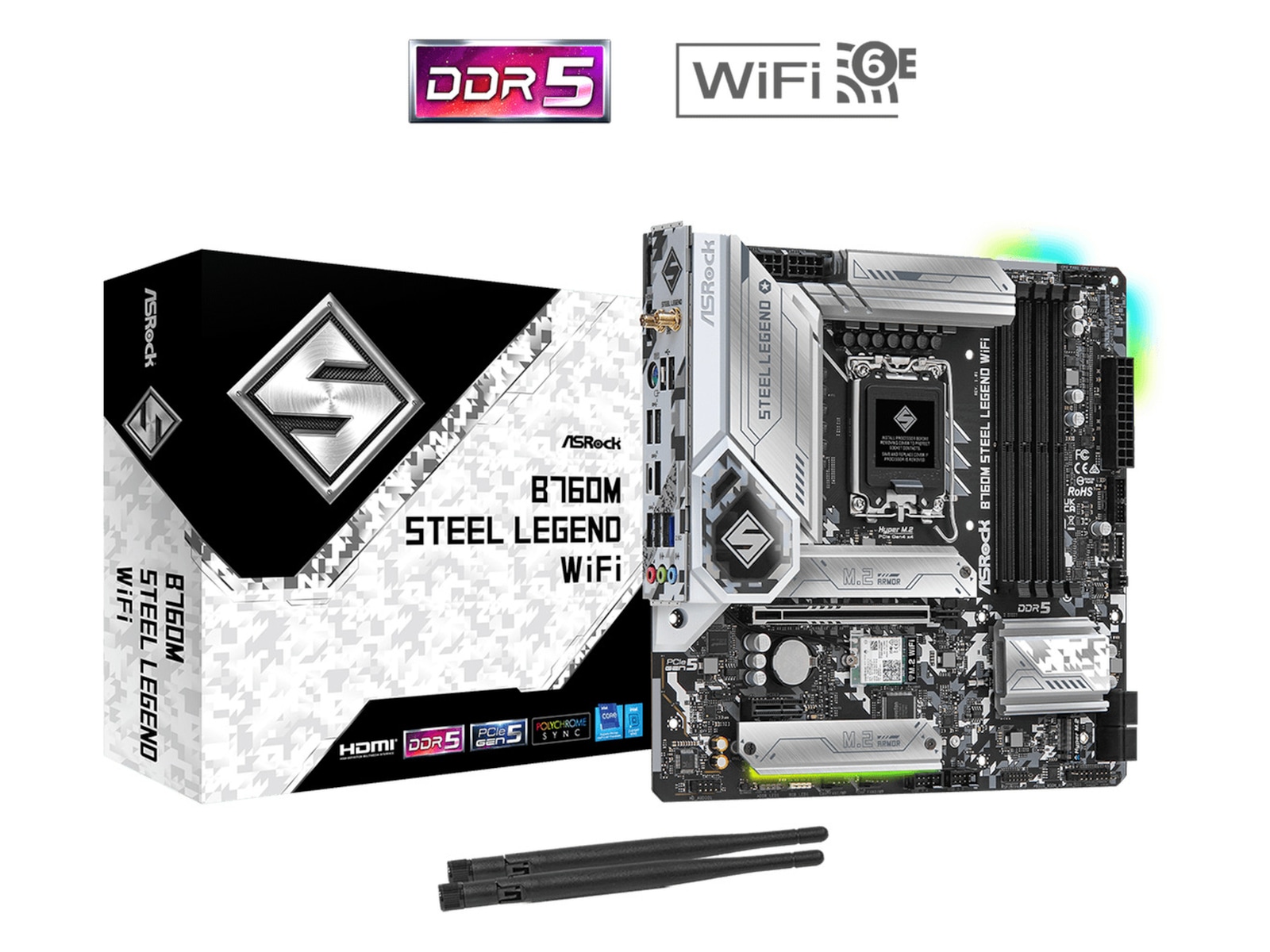

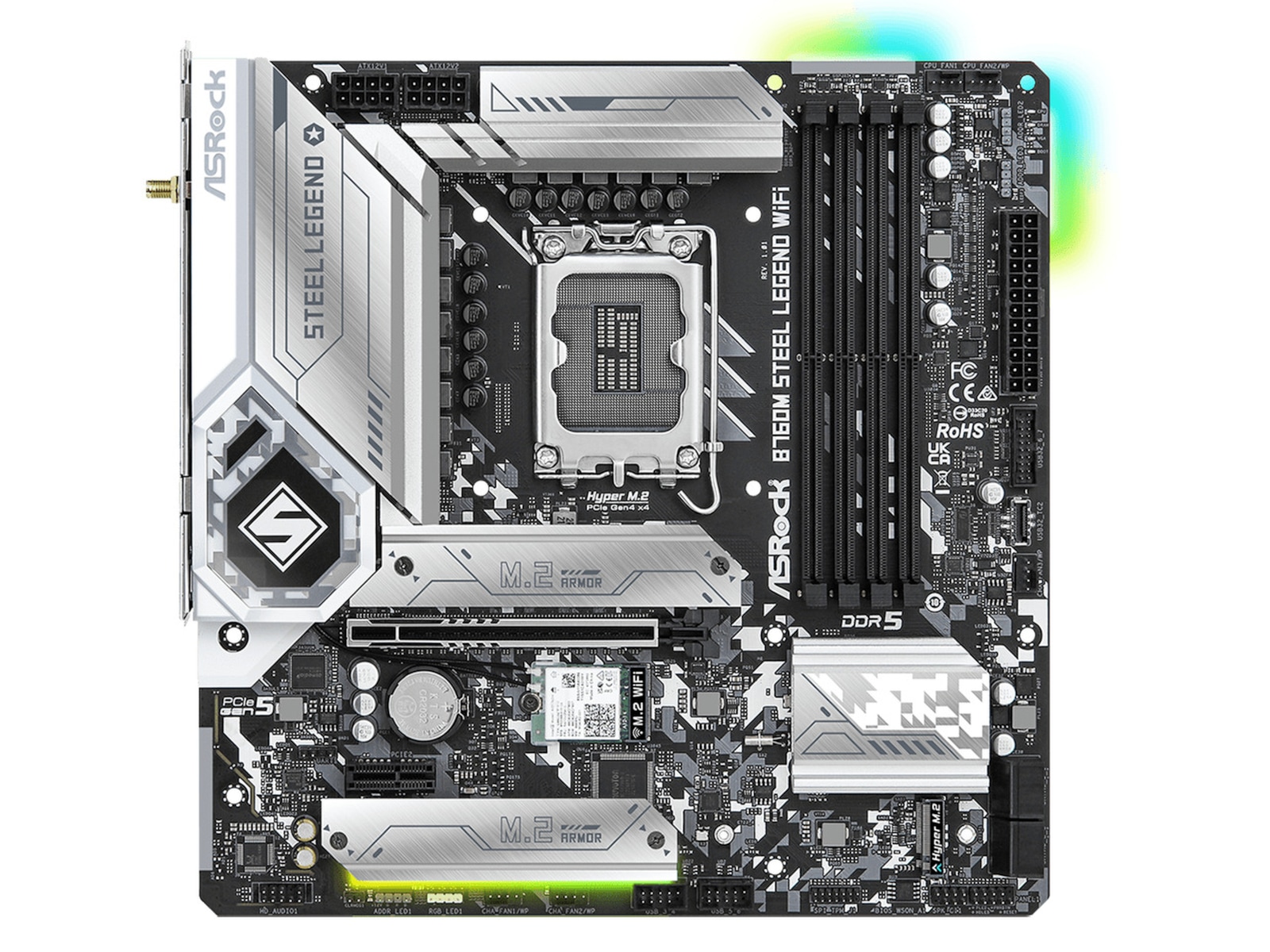

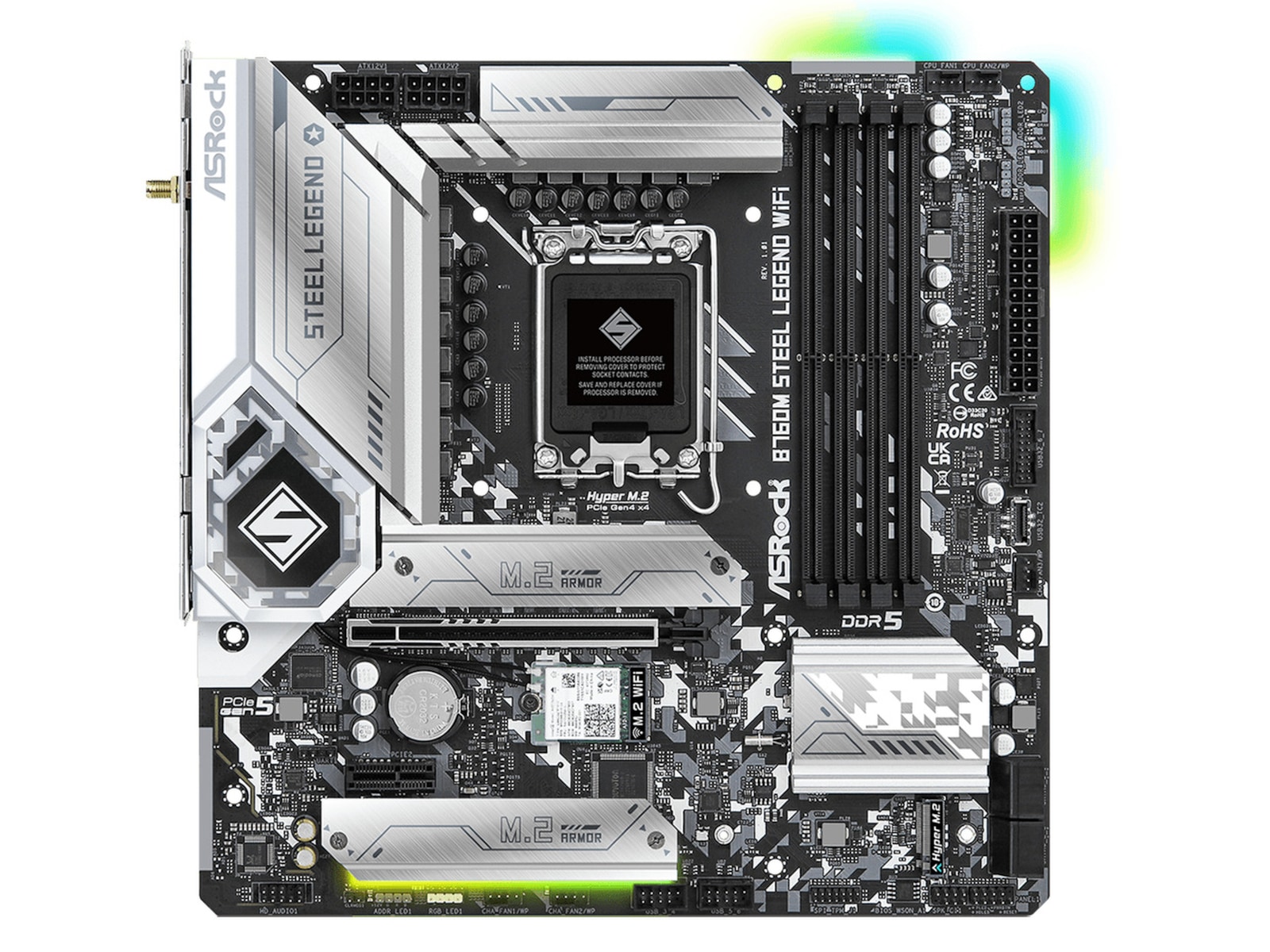

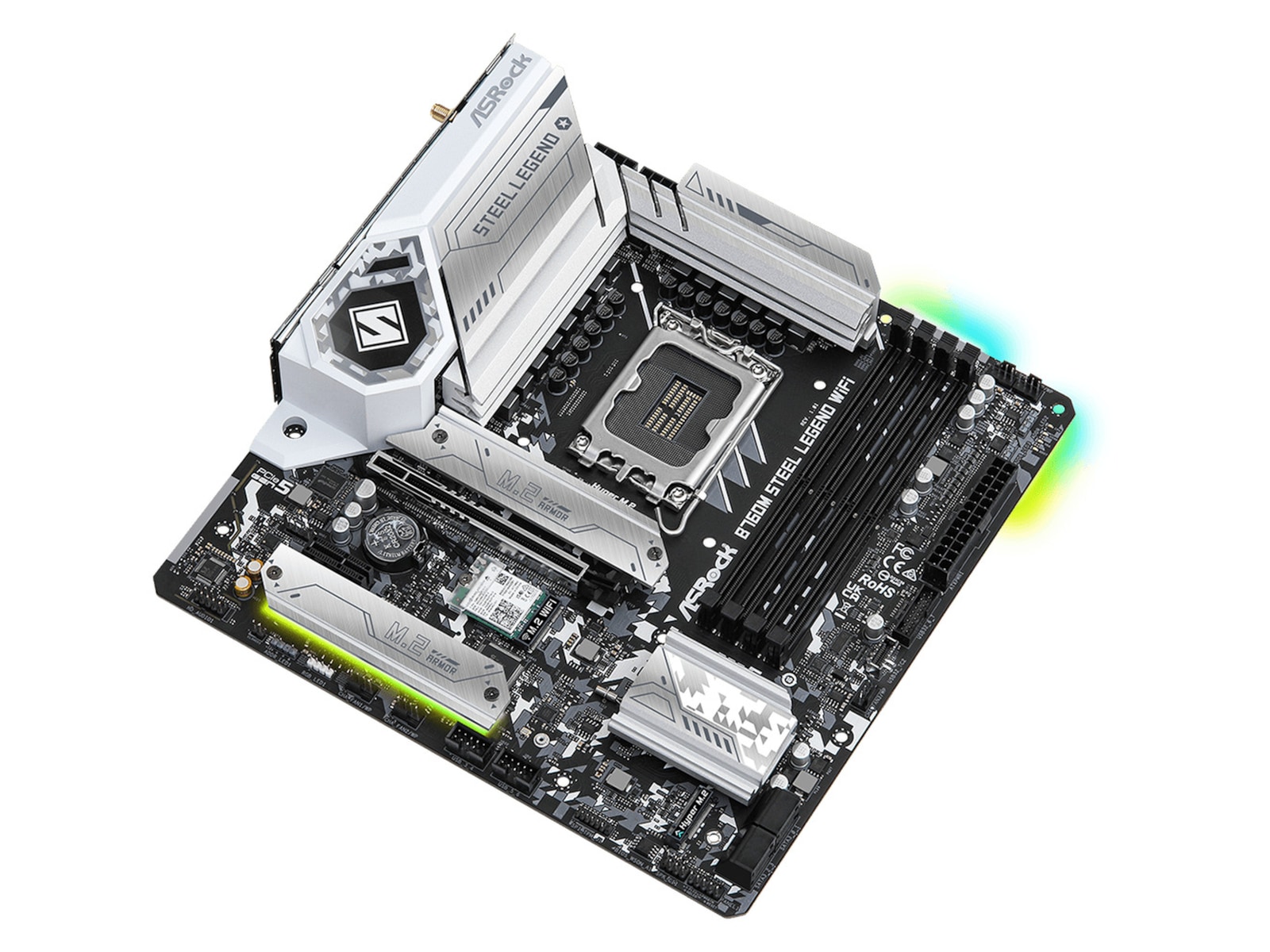

ASRock B760M Steel Legend WIFI Hovedkort
1308296
1308296
4710483941795
90-MXBL70-A0UAYZ
ASRock B760M Steel Legend WIFI
Tøff som stål
Ekte legende
Steel Legend representerer den filosofiske tilstanden av bunnsolid holdbarhet og uimotståelig estetikk. Steel Legend-serien er bygd rundt de mest krevende spesifikasjonene og funksjonene og retter seg mot daglige brukere og vanlige entusiaster! Gir et sterkt utvalg av materialer/komponenter for å sikre en stabil og pålitelig ytelse.
Dr.MOS er den integrerte effekttrinnløsningen som er optimalisert for synkrone buck-set down-spenningsapplikasjoner! Sammenlignet med tradisjonelle diskrete MOSFET-er leverer den på en intelligent måte høyere strøm for hver fase, noe som dermed gir forbedret kjøling og suveren ytelse.
Et 6-lags kretskort sørger for stabile signalspor og strømformer som gir lavere temperatur og høyere energieffektivitet for overklokking av minnet! Dermed er den i stand til å støtte de nyeste minnemodulene med den mest ekstreme minneytelsen!
Indre lag i 57 g kobber som gir stabile signalspor og strømformer! Gir lavere temperatur og høyere energieffektivitet for overklokking.
Støtte for DDR5 XMP og EXPO
ASRock er avledet fra designkonseptet «bygd for stabil og pålitelig», og går ikke på akkord med noen detaljer. Dette hovedkortet er bygd med materialer med lite tap. Entusiaster kan glede seg over økningen av overklokkingsytelse for DDR5-minne ved å aktivere de forhåndstestede profilene. Forsikre deg om at minnemodulene er Intel® XMP/AMD EXPO™-kompatible, og at overklokking kan gjøres så rimelig, tilfredsstillende og overhodet ikke svette i det hele tatt.
* Det er visse risikoer med minneoverklokking og kan påvirke systemets stabilitet. Vær klar over at overklokking bør gjøres på egen risiko og regning. Støtte for EXPO/XMP-profil kan variere etter systemkonfigurasjoner, minnemoduler og hovedkortmodeller. Vennligst se Minne QVL for en fullstendig liste over støtte.
DDR5-minne med beskyttelseskrets
På grunn av den unike elektriske arkitekturen til DDR5 DIMM er det stor risiko for å skade minnemodulen dersom vekselstrømmen ikke kobles fra på riktig måte under fjerning eller installasjon. For å forhindre dette har ASRock implementert en problemfri beskyttelseskrets på hvert DDR5-hovedkort, noe som reduserer risikoen for å skade minnemodulen.

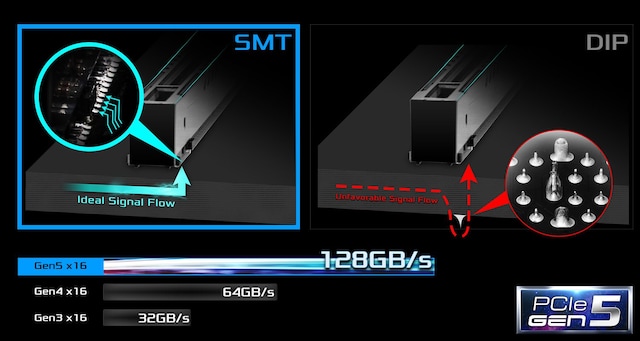

PCIe 5.0 + Surface-Mount Tech
Sammenlignet med konvensjonelle PCIe-spor i DIP-stil forbedrer PCIe-sporet av SMT-type signalflyten og maksimerer stabiliteten under høy hastighet, et viktig gjennombrudd for å støtte den lynraske hastigheten til den nyeste PCIe 5.0-standarden fullt ut. Den nyeste PCI Express 5.0 er i stand til å yte en fantastisk båndbredde på 128 GBps, og er klar til å slippe løs det fulle potensialet til fremtidige avanserte skjermkort.
Spor i forsterket stål
[PCIe 5.0 Version]
Det forsterkede stålsporet kan støtte PCI Express 5.0-standarden. Fordelene inkluderer: ✔ Ekstra forankringspunkter ✔ Sterkere lås ✔ Sikre signalstabilitet ✔ Forsikre deg om at tunge skjermkort er godt installert.
High Speed M.2-løsning (PCIe Gen4 x4)
Støtter PCI Express 4.0 M.2 SSD-er og er i stand til å yte dobbelt så høy hastighet sammenlignet med forrige 3. generasjon, noe som gir en lynrask dataoverføringsopplevelse.
Dragon 2,5 Gb/s LAN
Den intelligente 2,5 Gb/s LAN-plattformen er bygd for maksimal nettverksytelse for de høye kravene til hjemmenettverk, innholdsskapere, online-gamere og streamingmedier av høy kvalitet. Øk nettverksytelsen med opptil 2,5 ganger så høy båndbredde som standard Gigabit Ethernet. Da får du gleden av en raskere og kompromissløs tilkobling for spill, filoverføringer og sikkerhetskopiering.
WiFi 6E-teknologien er blitt utvidet til det helt nye 6 GHz-spektrumbåndet, noe som gir mer Wi-Fi-kapasitet og enda bedre og raskere internettrafikk. I tillegg til å levere høyere hastigheter forbedrer WiFi 6E også den lavere ventetiden og støtter tjenestenivåer som tilsvarer 5G-nettverk.
*Tilgjengeligheten til Wi-Fi 6E (6GHz) kan variere fra land til land.
SMA-kabelen er lett å miste, dette er en uakseptabel situasjon for alle brukere. Nå løste vi dette problemet med et lite Key-E-modulhette.
Dobbelt USB 3.2 Gen2 (Type-A + Type-C)
Dette hovedkortet har et par innebygde Type-A- og Type-C USB 3.2 Gen2-porter på I/U-panelet på baksiden for å støtte neste generasjons USB 3.2 Gen2-enheter og for å levere dataoverføringshastigheter på opptil 10 Gbps.
*Ladehastigheten kan variere avhengig av kontrollerprotokollen. Forsikre deg om at enheten din kan støtte 3,0A-lading.
2 x 8-pins ATX12 V-kontakter, 24-pin hovedstrømforsyningskontakt
Hovedkortegenskaper
BIOS Type
AMI
BIOS-egenskaper
UEFI BIOS
Maskinvarefunksjoner

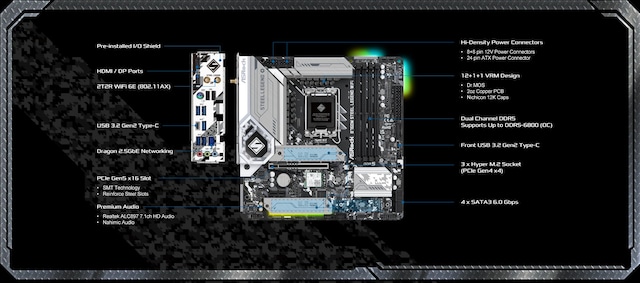

15µ Gold Contact, ASRock RGB LED, Nichicon 12K Black Caps, ASRock Auto Driver Installer, ASRock Full HD UEFI, ASRock Instant Flash, ASRock My Favorites in UEFI, Forsterkede PCIe-spor, 12+1+1 Phase Power Design, Dr.MOS MOSFET, 2oz Copper PCB, ASRock Easy RAID Installer, Surface Mount Technology (SMT), ASRock 13,3" Side Panel Kit-støtte, 50 A Power Stage, 6 Layer PCB, ASRock EZ Mode, Hi-Density Power Connectors, ASRock POST Status Checker (PSC), Formontert I/O-skjerm, ESD Protection
Grensesnitt
Lagerporter
4 x SATA-600 (RAID), 3 x Hyper M.2
USB / FireWire-portskonfigurasjon (aktiv)
1 x USB-C 3.2 Gen 2 + 1 x USB 3.2 Gen 2 + 4 x USB 3.2 Gen 1 + 2 x USB 2.0
USB / FireWire-portskonfigurasjon (headere)
1 x USB-C 3.2 Gen 2 + 2 x USB 3.2 Gen 1 + 4 x USB 2.0
USB / FireWire
USB 3.2 Gen 1, USB-C 3.2 Gen2, USB 3.2 Gen 2
Lager
Hyper M.2 socket, Serial ATA-600 (RAID)
Videoutgang
Type
Grafikkadapter (CPU kreves)
Lydutgang
Audio Codec
Realtek ALC897
Type
Lydkort
Tilpassede standarder
High Definition Audio
Lyd
Høydefinisjonslyd (8-kanals)
Nettverkstilknytning
Bluetooth
Ja
Nettverkskontroller
Dragon RTL8125BG
Nettverk
2.5 Gigabit Ethernet, Bluetooth 5.3, 802.11a/b/g/n/ac/ax (Wi-Fi 6E)
1 x M.2 socket (2230 M.2 Key E-spor), 3 x M.2 socket (2260/2280 M.2 Key M spor), 1 x CPU, 1 x PCIe 4.0 x1, 4 x 288-pins DIMM, 1 x PCIe 5.0 x16
Lagergrensesnitt
Lagergrensesnitt
PCIe 4.0 -kontakter: 3 x M.2, SATA-600 -kontakter: 4 x 7-pin seriell ATA - RAID 0 / RAID 1 / RAID 10 / RAID 5
Grensesnitt medfølger
Grensesnitt

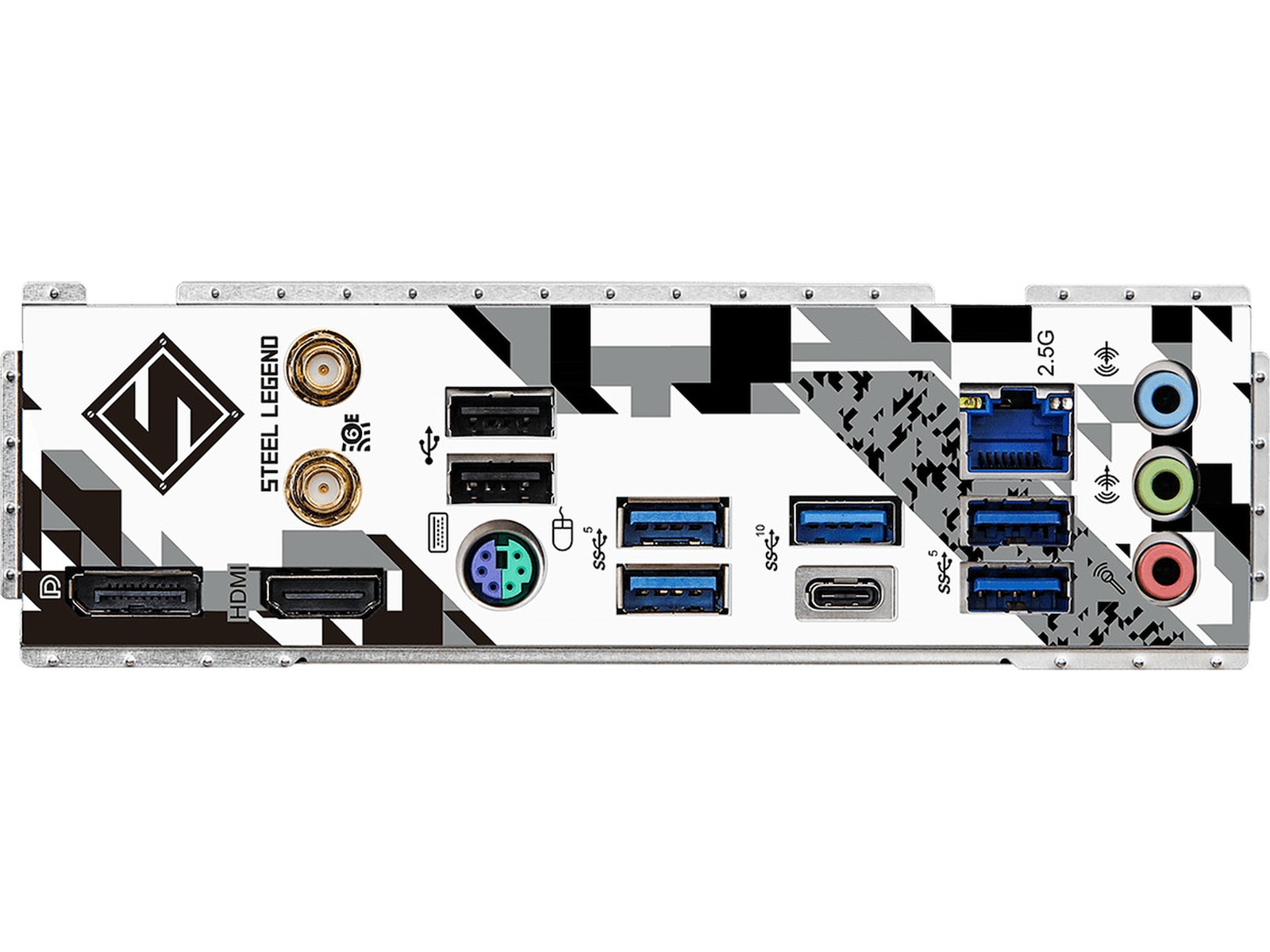

1 x USB 3.2 Gen 2, 1 x USB-C 3.2 Gen 2, 1 x DisplayPort, 1 x lydinnlinje - minijakk, 2 x antenne, 4 x USB 3.2 Gen 1, 1 x HDMI, 1 x lydutlinje - minijakk, 1 x PS/2-tastatur / -mus, 1 x LAN (2.5Gigabit Ethernet), 1 x mikrofon - minijakk, 2 x USB 2.0
Interne overflater
Interne overflater
1 x lyd - header, 4 x USB 2.0 - header, 1 x USB-C 3.2 Gen 2 - header, 1 x høyttaler - header, 1 x Embedded DisplayPort (eDP) - header, 2 x USB 3.2 Gen 1 - header, 1 x SPI - header
Programvare
Inkludert programvare
ASRock Dragon 2.5G LAN Software, ASRock A-Tuning
